配筋前の墨出し　通り芯と逃げ墨の押さえ方

墨出しは「誰が出すか」より「鉄筋工が何を読むか」

墨出し自体は躯体業者や墨出し専門の業者が出すことが多いが、その墨を実際に使って鉄筋を建てるのは鉄筋工である。出された墨をそのまま信じて組んだ結果、型枠を建てる段になってかぶりが足りない、柱が通り芯から振れている、ということは珍しくない。墨を「読む側」として最低限押さえておきたいのが、通り芯と逃げ墨の関係である。

墨の種類と役割

墨の呼び名	内容	鉄筋工の使い方
通り芯（基準墨）	建物の基準となる柱・壁の中心線	すべての位置の原点。直接打てない場合が多い

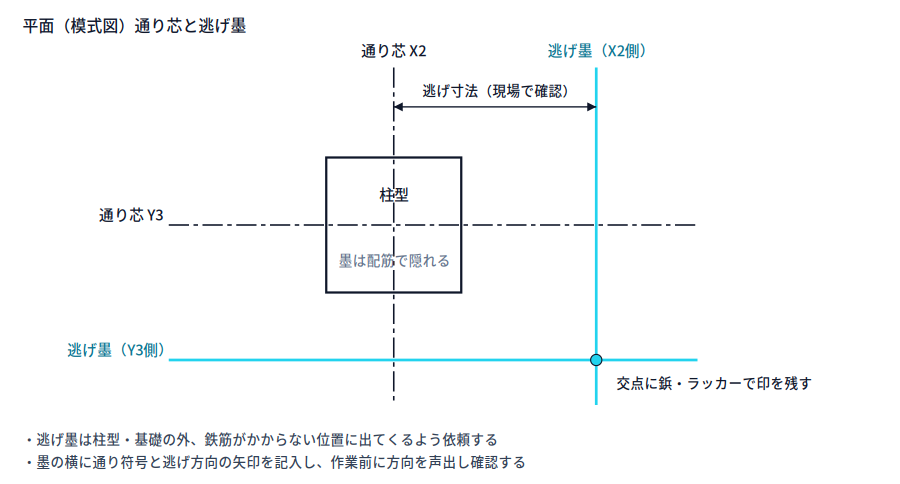

逃げ墨（返り墨・meter line）	通り芯から一定距離を逃がして打つ平行線	柱型・壁位置の実測基準。配筋中も生き残る
型枠建込み墨	せき板の内面位置	かぶりの実寸を確認する基準
かぶり墨・外面墨	柱・梁の外形線	帯筋外面・壁筋面の位置確認
陸墨（レベル墨）	床から一定高さの水平線	梁天端、スラブ筋の高さ、継手位置の目安

逃げ墨の距離は 1m とする現場が多いが、現場ごとに決めごとが違うことがある。「何mm逃げているか」「通り芯のどちら側に逃げているか」は、作業に入る前に必ず現場で確認する。思い込みで反対側に測ると、柱一本まるごとずれる。

捨てコン面とスラブ面で条件が変わる

捨てコン面の墨

基礎・地中梁の配筋では、墨を打った直後からスペーサー、捨て筋、組み上がった鉄筋で墨が隠れていく。柱型の中に打たれた墨は、配筋が始まった時点で見えなくなると考えておく。

• 逃げ墨は柱型・基礎の外側、鉄筋がかからない位置に出てくるよう依頼する
• 墨の上に通り芯符号（X1、Y3 など）と逃げ方向の矢印を書いておく
• 雨や歩行で消えるので、重要な交点にはコンクリート釘や鋲を打ち、ラッカーで囲っておく
• 墨つぼの線は踏めば薄くなる。動線になる場所はスプレーで補強する

スラブ面（上階）の墨

上階では、下階から上げた基準から墨を出し直す。鉄筋工として注意するのは、下階から出ている柱・壁の差し筋が、新しく出した墨とどれだけ合っているかである。

• 差し筋が墨からずれている場合、曲げて合わせてよいかは自分で判断しない。ずれ量を測り、写真を撮って監理者・元請に報告する
• スラブ配筋が始まると床の墨は完全に見えなくなる。壁・柱の建込み墨は、配筋前に型枠業者と共有しておく
• 配筋後に位置を確認できるよう、柱・壁の周囲に逃げ墨を残すか、スラブ外周や梁側面にマークを移しておく

かぶりは「通り芯」ではなく「仕上がり面」から考える

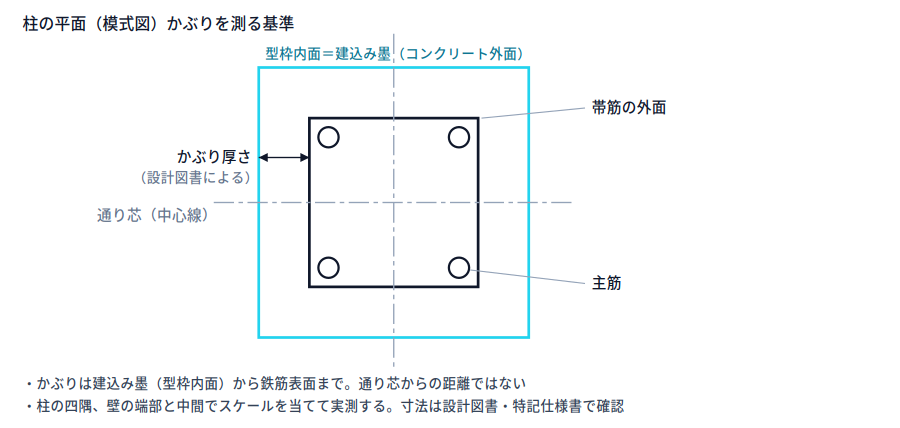

通り芯は中心線であって、かぶりを測る基準ではない。かぶりは型枠の内面（コンクリート表面）から鉄筋の表面までの距離なので、確認すべきは建込み墨・外面墨との関係になる。

• 柱：帯筋の外面が外面墨からどれだけ内側にあるか
• 壁：壁筋の面と建込み墨の距離。ダブル配筋では両面それぞれ
• 外周部：外側だけかぶりが大きく指定されることがあるので、設計図書・特記仕様書で確認する

スペーサーの厚みだけを頼りにすると、墨との関係を見ないまま組み上がってしまう。柱の四隅、壁の端部と中間で、墨から主筋までを実際にスケールで当たる習慣をつけたい。

よくある失敗と防ぎ方

失敗	原因	防ぎ方
墨が消えて位置が追えない	雨・歩行・コンクリート養生	鋲・ラッカー併用、逃げ墨を鉄筋の外へ
逃げ墨を通り芯と間違える	符号・距離の表示なし	墨の横に「X2 +1000」等を明記
逃げ方向を逆に測る	両側に墨がある、引継ぎ不足	矢印表示、作業前に現場で声出し確認
柱が隣の通りに建つ	通り符号の拾い間違い	配筋前に図面と現場で通り符号を照合
壁の開口位置がずれる	床の墨が配筋で隠れた	開口位置を梁・既設躯体側にマーク

配筋前・配筋後の自己チェック

配筋前

• 通り芯の符号と逃げ墨の距離・方向を現場で確認したか
• 柱・壁の外面墨があるか。無ければ逃げ墨から自分で追えるか
• 下階からの差し筋と墨のずれを確認し、ずれがあれば報告したか
• 配筋で隠れる墨を、残る位置へ移しておいたか

配筋後（型枠建込み前）

• 柱・壁の外面と建込み墨の間隔を数か所で実測したか
• 開口・スリーブ・設備貫通の位置を墨と照合したか
• 配筋検査の前に、ずれや疑問点を写真と実測値で整理したか

墨は型枠が建てば見えなくなる。鉄筋工が墨を確認できる時間は短く、そのあいだに拾い間違いを見つけられるかどうかで、後の手直し量が大きく変わる。

※本記事は一般的な解説です。実際の施工にあたっては、設計図書および工事監理者の指示を必ず優先してください。
