結束は「締め付け」ではなく「位置を保つ」作業
結束線はコンクリートが固まるまでの間、鉄筋を設計位置に留めておくためのものです。応力を伝える部材ではありません。ここを取り違えると「とにかく強く締める」「どこでもたくさん結ぶ」という発想になり、時間ばかりかかって、肝心のずれやすい場所が甘くなります。
押さえるべきは次の三つです。
- 打設の衝撃・バイブレーターの振動でも動かないこと
- 職人が上を歩いても網目が崩れないこと
- かぶり側に線の端が出ないこと
どの交点を結ぶか
外周・端部は詰めて、内部は千鳥に

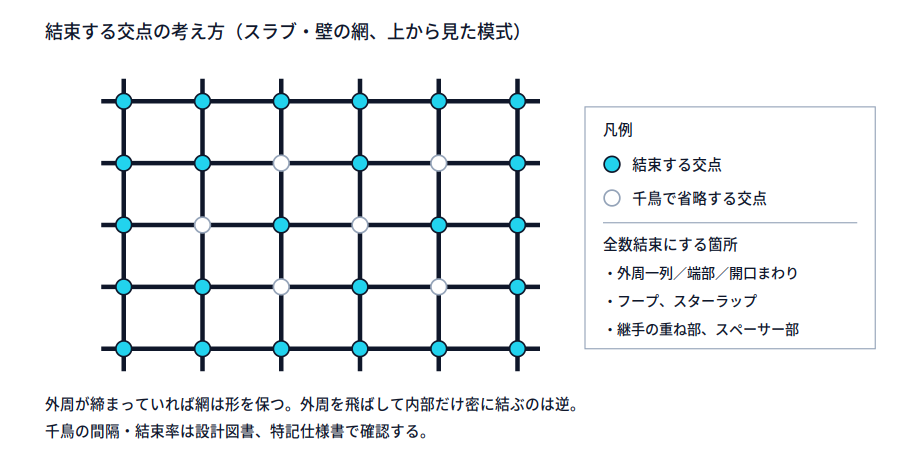

スラブや壁の網目をすべて結束する必要は、通常ありません。一般には外周一列と端部・開口まわりは全数結束し、内部は千鳥（一つ飛ばし）に落とすという考え方をします。網は外周が締まっていれば形を保つため、外周を飛ばして内部だけ密に結ぶのは逆です。
ただし千鳥の間隔や結束率は、設計図書・特記仕様書に指定されている場合があります。着工前に施工計画で確認し、監理者と目線を合わせておいてください。
全数結束にすべき箇所
千鳥にせず、確実に押さえる場所を先に決めておくと段取りが早くなります。
| 箇所 | 理由 |
|---|---|
| スラブ・壁の外周一列 | 網の形を決める骨格になる |
| 開口補強筋・斜め補強筋 | 位置がずれると補強の意味を失う |
| 梁・柱のフープ、スターラップ | 主筋との直交が命。回転しやすい |
| 定着・継手の重ね部 | 重ね位置がずれると長さが変わる |
| 上端筋の支持（バーサポート上） | 踏まれてもかぶりが落ちない |
| ポンプ配管・作業通路の直下 | 荷重と振動が集中する |
| スペーサー・ドーナツの取り付け部 | 外れるとかぶり不足に直結する |
たすき掛け（あや結び）を使う場所
単純に一周させて捻る結び方は速い反面、鉄筋が回転する方向には弱く、フープやスターラップが主筋の上で回ってしまいます。交点を対角にまたぐたすき掛けにすると、回転とずれの両方を拘束できます。
- フープ・スターラップと主筋の交点
- 上端筋とバーサポートの取り合い
- 縦横で径差が大きく、細い側が動きやすい交点
- 立ち上がり筋・差し筋のように片持ちになる部分
線の端末をかぶり側に出さない

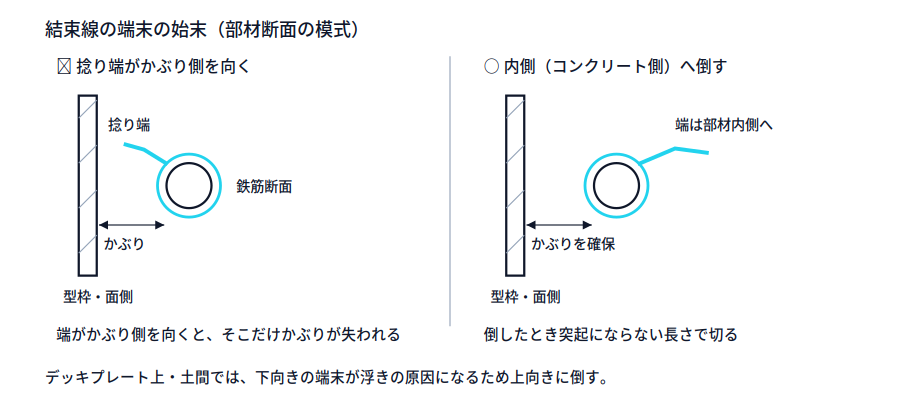

結束線の捻り残しがかぶり側を向いていると、そこだけ実質的なかぶりが無くなります。薄い錆汁がコンクリート表面に浮き、打放し面では特に目立ちます。
始末の原則は単純です。
- 捻った端は必ず部材の内側（コンクリート側）へ倒す
- 捻り残しは長く残さず、倒したときに型枠・デッキ・スラブ上面に当たらない長さで切る
- 型枠を建て込む前に、面側を手で撫でて突起を拾う
- デッキプレート上や土間では、下向きの端末が浮きの原因になるため上向きに倒す
打放し・現し仕上げの面、かぶりの薄い部位、防水下地になるスラブ上面は、結束が終わった班とは別の目で一度見直すと拾い残しが減ります。
手結束と電動結束機の使い分け
| 手結束（ハッカー） | 電動結束機 | |
|---|---|---|
| 得意 | 狭所、複雑な取り合い、径差の大きい交点、補修 | 平場の連続作業、同じ形の交点の繰り返し |
| 苦手 | 量が出ると疲労で品質がばらつく | 隙間の無い箇所、重なりが厚い交点、際 |
| 端末 | 職人の癖が出る。長さがばらつきやすい | 捻り長さが揃いやすい |
| 管理項目 | ハッカーの摩耗、線の番手 | バッテリー残量、ワイヤー残量、低温時の動作、ワイヤー切れ |
現実的な組み立ては、平場を機械で流し、際・開口・梁まわりと手直しを手結束で拾うという分担です。機械任せにすると、機械が入らなかった箇所がそのまま検査の指摘になります。機械班の後ろに手結束の拾い役を一人置く段取りが効きます。
ほどける・ずれる箇所の潰し方
配筋検査と打設の直前に、同じ順路で二度見ます。見る場所を決めておくのがコツです。
- 上端筋の交点：歩行で外れていないか
- スペーサー・ドーナツ：脱落、位置ずれ
- 継手の重ね部：結束が緩んで重ね長さが動いていないか
- 開口補強・斜め筋：所定の位置にあるか
- ポンプ配管の通る列：養生と補強結束
- 壁の縦筋下端：型枠建て込みで押されていないか
打設中は、配筋を見られる職人を一人張り付けます。バイブレーターを鉄筋に当てると網が動きます。振動機は原則コンクリートに挿し、鉄筋を叩かない——これを打設前の打ち合わせで打設班に伝えておくと、打設中の手直しが大幅に減ります。
結束の順序を言葉にしておく価値
海外では、橋梁床版のような平らで広い部位を対象に、走行しながら交点を結束するロボットの実用化が進み、直接購入できる製品も出ています。日本のメーカーも自動化用の結束ユニットを海外の展示会で発表しており、研究レベルでは「どの交点をどの順路で結ぶか」を機械に解かせる取り組みも始まっています。これらは機械・研究の動向であり、成熟度はそれぞれ異なります。
現場にとっての実利は別のところにあります。「端から詰める」「主筋方向に先に流す」「足場になる列は後に残す」といった、今は経験で処理している判断を言語化しておくことです。新人教育の手順書になり、将来機械を入れるときはそのまま仕様になります。
なお、結束の仕様（結束率、線の種類、たすき掛けの適用範囲）や、かぶり厚さ・定着・継手に関する数値は国ごとに規準が異なります。海外の資料の数値を国内工事に持ち込むことはできません。国内の施工は設計図書と日本の規準によります。
※本記事は一般的な解説です。実際の施工にあたっては、設計図書および工事監理者の指示を必ず優先してください。
