最上階の仕口が一般階と何が違うか

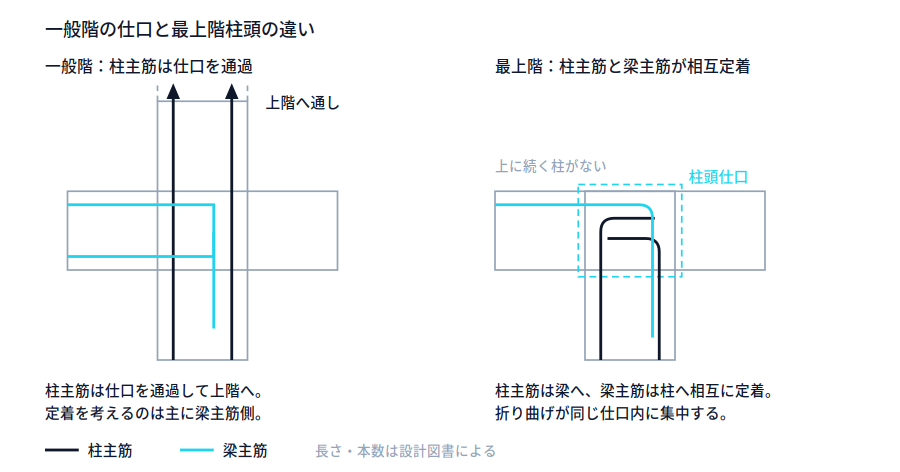

一般階の柱梁仕口は、上階へ柱主筋が通し配筋で抜けていく。仕口は「通過点」であり、定着を考える必要があるのは梁主筋側だけというケースが多い。
ところが最上階の柱頭には、上に続く柱がない。柱主筋はそこで終わり、梁主筋もそこで終わる。つまり柱主筋と梁主筋が、お互いを相手側の部材に定着させ合うという納まりになる。同じ空間の中で、両方の主筋が折り曲げやら定着板やらを持ち込んでくるため、一般階より確実に混み合う。
しかもここは応力的に厳しい位置でもある。外柱・隅柱の柱頭は、梁から伝わる力で仕口の外側へ開こうとする挙動をする。折り曲げの向きを間違えると、鉄筋がかぶりコンクリートを外へ押し出す方向に働き、定着そのものが効かなくなる。納まりの都合だけで曲げ方向を決めてはいけない部分である。
相互定着の基本的な考え方
柱主筋

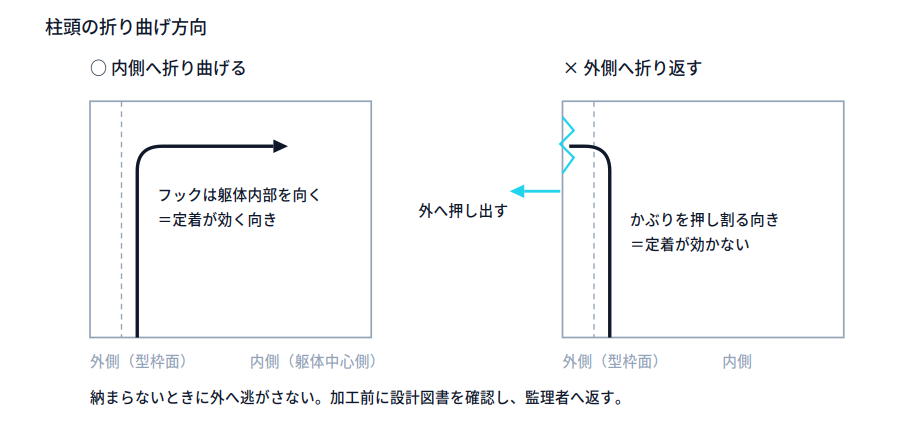

柱主筋は梁（および屋根スラブがある場合はその範囲）へ定着させる。折り曲げ定着とする場合、曲げは仕口の内側へ向けるのが原則。外側へ折り返すと、引張力を受けたときにフック部が外側のかぶりを押し割る方向に作用する。
柱せい・梁せいが小さく所要の定着が取れない場合は、定着板を用いた機械式定着を採用することがある。折り曲げの余長が消えるぶん仕口内が空き、コンクリートの充填性も改善する。ただしこれは設計側の判断事項であり、現場判断で折り曲げから機械式へ変えられるものではない。
梁主筋
梁上端筋は柱内へ折り下げる。下端筋も柱内に定着させる。外端部の上端筋と、柱の外側主筋は、同じコーナーで同じ向きの曲げがぶつかりやすい。ここが最上階仕口で最も干渉する箇所になる。
投影定着長さと余長の起点
折り曲げ定着は「水平（鉛直）投影長さ＋余長」で成立する。起点をどこから取るかを取り違えると、加工寸法そのものが狂う。起点の取り方と必要長さは設計図書・標準図で確認し、加工帳に落とす前に監理者と認識を合わせておく。
折り曲げ方向と重なりの優先順位
同じ仕口の中で複数の主筋が折り曲がる以上、どれを外側に置き、どれを内側に逃がすかを先に決めておかないと、現場で必ず手が止まる。
| 検討項目 | 考え方 |
|---|---|
| 曲げの向き | 柱主筋・梁主筋とも仕口内側へ向けるのが原則。外側への折り返しは避ける |
| 重なりの上下 | 梁上端筋を優先して所定位置に納め、柱主筋の折り曲げをその下へ逃がす納まりが取りやすい。ただし設計図の指示が優先 |
| 通り芯方向の交差 | 直交する2方向の梁が取り付く場合、どちらの上端筋を上に置くかで梁せい内の有効高さが変わる。図面で先に決める |
| 柱主筋の振り分け | 外周側の主筋ほど干渉が激しい。内側に寄せられる本数がどれだけあるかを確認する |
| かぶり | 曲げを逃がした結果、外側のかぶりが痩せていないか。逃がす方向は常に「内側へ」 |
「納まらないから曲げ方向を変える」「納まらないから外へ振る」は最も危険な対処である。納まらないと分かった時点で、加工前に設計側へ返すのが正しい。
加工前に図面で詰めておく確認事項
最上階の仕口は、鉄筋を加工場に出してしまってからでは修正が効かない。曲げ加工済みの主筋は現場で伸ばせない。
- 柱主筋の定着形式（折り曲げか機械式定着か）と、その適用範囲
- 梁上端筋・下端筋それぞれの定着形式と折り曲げ方向
- 投影定着長さの起点（柱面／梁面／設計図書の指定位置）
- 屋根スラブの有無と、スラブ天端と梁天端の段差
- パラペット立上り筋、笠木、防水の納まりとの取り合い
- ハンチの有無、梁の増打ち・ふかしの有無
- 設備スリーブ・インサート・避雷設備の位置
- 仕口内に入れる帯筋の本数と、先入れのタイミング
- 外周のかぶり寸法（柱側・梁側それぞれ）
特に屋根まわりは、構造図だけ見ていると意匠・設備側の要求が後から降ってくる。構造図・意匠図・設備図を並べて、柱頭の断面を1本描いてみるのが最も早い。断面が描ければ、干渉はたいてい描いている途中で見つかる。
組立の段取り
仕口内の帯筋は、梁主筋を配してからでは上から入れられない。柱主筋を建て込んだ段階で、仕口部に入る本数を先に落としておく。これを忘れると、梁筋をばらすか、帯筋を切って溶接するかという話になり、どちらも褒められた結末にならない。
また、最上階は下階と違って上から差し筋が降りてこないぶん、主筋の建て入れ精度がそのまま仕上がりになる。柱の建て入れが振れていると、梁主筋の定着位置も連動してずれる。
配筋検査で指摘されやすい点
| 指摘内容 | 背景 |
|---|---|
| 定着長さ・余長の不足 | 加工寸法の読み違い、起点の取り違え。現場では直せないため事前確認が要 |
| 折り曲げ方向が外向き | 納まり優先で外へ逃がしてしまったケース |
| コーナー部のかぶり不足 | 主筋が集中し、型枠側へ押し出されている |
| 仕口内の帯筋が入っていない | 先入れ忘れ、本数不足 |
| 鉄筋の過密 | 定着材が集中し、コンクリートの流れる隙間がない |
| スラブ筋・立上り筋との取り合い不良 | 屋根側の納まりが未調整のまま配筋された |
過密については、検査で指摘されてからでは打つ手が限られる。バイブレータが入る経路があるか、打設前に打設業者と一緒に上から覗いて確認しておきたい。最上階の柱頭は打継ぎの最終地点でもあり、充填不良が出ると補修も目立つ位置になる。
定着長さ・余長・かぶり厚さの具体寸法は、構造種別・コンクリート強度・鉄筋径・部位によって変わる。設計図書の標準図と特記仕様書で確認し、判断に迷う箇所は加工前に監理者へ確認すること。
※本記事は一般的な解説です。実際の施工にあたっては、設計図書および工事監理者の指示を必ず優先してください。
