パネルゾーンで帯筋が「抜ける」「足りなくなる」仕組み
柱梁接合部（パネルゾーン）は、直交する二方向の梁主筋が上下に重なって通る場所で、配筋が完了した後は内部が目視できない。しかも柱帯筋は柱主筋の外周を囲う閉鎖形状が基本なので、梁主筋が入ってしまうと上から通すことができなくなる。ここが根本の制約で、抜け・不足はほぼすべてこの一点に起因する。

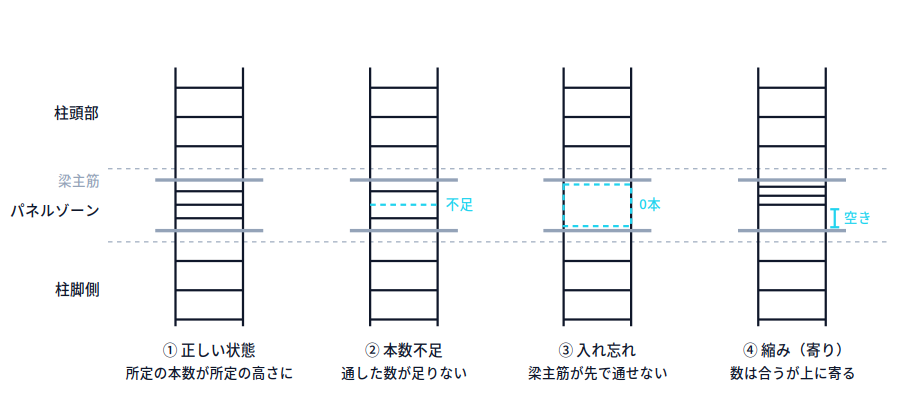

現場で起こる典型は次の三つ。
- 本数不足：柱頭に上げておいた帯筋の本数が、パネルゾーン＋柱頭部で必要な本数に足りていない
- 入れ忘れ：梁主筋の落とし込みを先に進めてしまい、後から通せなくなった
- 縮み（寄り）：本数はあるが下まで下げきれず、上部に固まって間隔が開いた区間ができる
「縮み」は検査で最も見落とされやすい。本数は合っているので数だけ追うと合格に見えるが、実際にはせん断補強が効いてほしい高さで間隔が空いている。
建方から落とし込みまでの手順と要所
| 段階 | やること | 抜けやすい点 |
|---|---|---|
| 加工・搬入前 | 柱一本ごとに、パネルゾーン部と柱頭・柱脚部の帯筋を区分して数量を拾う | 部位別の区分をせず総本数だけで搬入し、現場で配分が崩れる |
| 建方・柱主筋建込み | 必要本数をすべて柱主筋に通し、柱頭側にまとめて仮吊り | 「後で足す」前提で少なく通す |
| 仮置き | 束が落ちない・散らない形で仮結束し、本数を明示 | 仮結束が固すぎて後でばらせない／緩すぎて落下 |
| 梁の落とし込み | 落とし込み前に帯筋本数を指差し確認 | 建方と配筋の担当が分かれていて確認が入らない |
| 下げ・割付 | 上からばらして所定高さに割り付け、結束 | 梁主筋に当たって下がらず上部に残る |
| 検査前 | 側面から見える範囲の間隔と本数を記録 | 内部の写真を撮っていない |
仮置きの実務
仮置きで押さえるのは「数えられること」と「後でばらせること」の両立。
- 束のまま針金で数カ所を軽く留め、本数を書いた札かテープを付ける。人が代わっても引き継げる
- パネルゾーン用と柱頭用を別の束に分け、色テープなどで区別する
- 柱主筋のフープ用に上げた束は、梁主筋の建込み動線に干渉しない側に寄せておく
- 落下防止の養生は必須。上げたままの束は落下物になる
梁主筋の落とし込み前に止める
実務的に効くのは、梁主筋を落とし込む前に一度手を止めて本数を確認するという手順をルール化することだけ。ここを過ぎると取り返せる方法が限られるため、他のどのチェックより優先順位が高い。柱一本ごとに「帯筋通し済」を見て回り、レッカーの合図待ちの数十秒で確認できる体制にしておく。
配筋検査でどう見えるか
パネルゾーンは検査時点で梁主筋に覆われ、外から見えるのは側面の一部だけになる。そのため監理者から指摘が出る形は限られている。
- 側面から見える帯筋の間隔が一様でない（上に寄っている、途中が空いている）
- パネルゾーン上下の柱帯筋の割付とつながりが不自然で、内部が疑われる
- 帯筋のフックや継手の向き・位置が揃っておらず、所定の位置に下げていない様子が見える
- 写真台帳に梁主筋落とし込み前の状態が残っていない
最後の一つは指摘というより信用の問題で、内部を後から証明できない。落とし込み前の帯筋仮置き状態と、下げ・割付が終わった段階の二時点を、柱符号が写る形で撮っておくと話が早い。
打設前に直せる範囲の判断

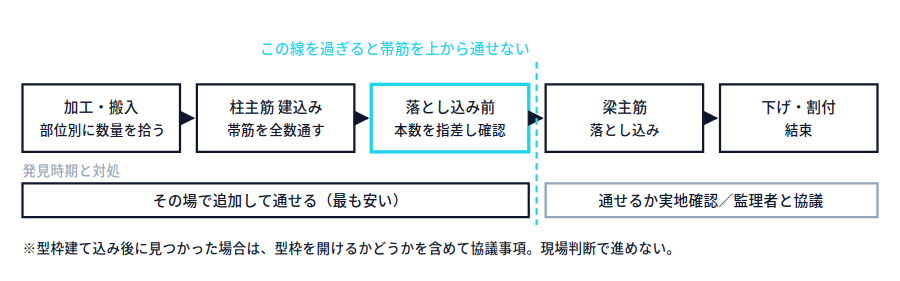

発見時期で対処が分かれる。
| 発見時期 | 対処の方向 |
|---|---|
| 梁主筋の落とし込み前 | その場で追加して通す。最も安い |
| 落とし込み後・型枠前 | 上から通す余地があるか実地で確認。無ければ監理者へ報告し協議 |
| 型枠建て込み後 | 型枠を開けるかどうかを含めて協議事項。現場判断で進めない |
判断の原則は次の通り。
- 閉鎖形状の帯筋を現場で切って開き、後から巻いて溶接し直すような処置を、現場の裁量で行ってはいけない
- 分割形状やキャップタイ等を用いた後施工の可否、代替の補強方法は、いずれも設計図書と特記仕様書に依存し、監理者の承認を得てから実施する
- 「本数は合っているが間隔が開いた」場合も、直せるのは打設前だけ。数だけで自己完結させない
不足を隠して打設に進むと、以後は是正に構造的な検討と是正工事が必要になる。報告が早ければ、帯筋一本の追加で済む話に収まる。
段取りで防ぐという発想
海外では、鉄筋かごを工場で組み立てて現場に搬入するサービスを加工業者がメニュー化している例があり、狭小敷地でヤードが取れない都市部の事情が背景として語られている。柱のかごを先に組んでしまえば、帯筋の本数と割付は組立段階で確定し、現場での「入れ忘れ」自体が起こりにくくなるという理屈だ。
ただし、かごの分割位置・継手位置は構造上の要所で、海外の分割の考え方をそのまま持ち込むことはできない。日本での施工は設計図書・特記仕様書と国内の規準に従い、分割や先組みの採否は監理者の承認を前提とする。参考になるのは機械や工法そのものではなく、「後から直せない作業を、直せる段階に前倒しする」という段取りの組み方の部分である。
※本記事は一般的な解説です。実際の施工にあたっては、設計図書および工事監理者の指示を必ず優先してください。
