写真が「根拠」になる条件
配筋写真は、撮っただけでは記録にならない。後から誰かが見て 「どこの、いつの、何の写真か」が写真1枚で判断できることが条件になる。これが欠けると、打設後に疑義が出たときに「たぶんこの部位」としか言えず、使えない。
根拠として機能する写真には、だいたい次の要素が入っている。
- 部位が特定できる情報（階・工区・通り芯・部材符号）
- 撮影日
- 検査項目（何を見せたい写真か）
- 判断の基準になる物差し（スケール、バー、かぶりスペーサー）
- 周囲との位置関係がわかる引きのカット
このうち上の3つは黒板、下の2つは撮り方で担保する。
黒板とスケールの入れ方
黒板
黒板は「読めること」が最優先になる。現場で撮った直後にその場で拡大表示し、文字が潰れていないか確認する癖をつけたい。
- 部位名は図面と同じ表記で書く。現場の通称で書くと、後から図面と突き合わせられない
- 通り芯・符号は略さない。「X3〜X4／Y2」のように範囲で書くと位置が一意に決まる
- 検査項目は具体的に。「配筋状況」ではなく「上端筋 間隔・かぶり」のように、その写真で何を見せたいかを書く
- 黒板は被写体と同じ面に置く。手前に持たせると、ピントが黒板に合って鉄筋がボケる
スケール
- 測りたい方向に、目盛面をカメラへ向けて置く。斜めに寝ているスケールは読めない
- 間隔を見せるなら、スケールの0点をバーの芯か端面のどちらに合わせたか、現場内でルールを統一しておく
- かぶりは、スケールを型枠面やせき板に当てて撮る。スペーサーが写り込む角度を選ぶと、支持状態と同時に記録できる
- 1枚に欲張らない。間隔・かぶり・継手は別カットに分ける

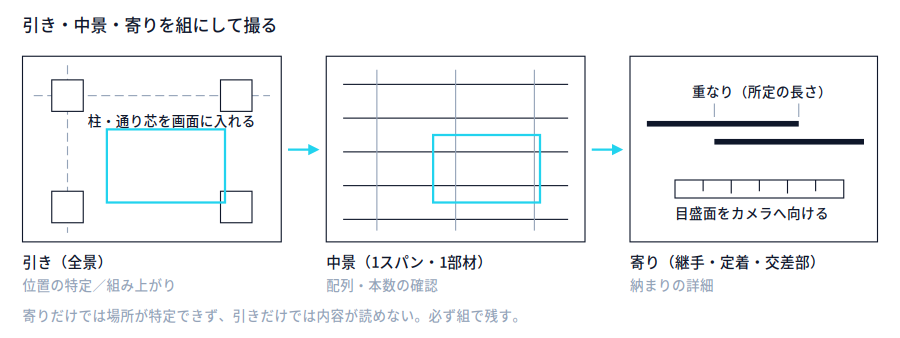

引きと寄りはセットで撮る
寄りだけの写真は「どこか分からない鉄筋のアップ」になり、引きだけの写真は「全体は写っているが何も読めない」になる。必ず組にする。
| カット | 写すもの | 目的 |
|---|---|---|
| 引き（全景） | 部材全体、周囲の躯体・柱・開口 | 位置の特定、全体の組み上がり |
| 中景 | 1スパン、1部材分 | 配列・本数の確認 |
| 寄り | 継手、定着、交差部、スペーサー | 納まりの詳細 |
引きで撮るときは、位置が分かる目印（柱、通り芯の墨、既設躯体、開口部）を必ず画面に入れる。何もない広いスラブ上では、墨出し済みの通り芯や柱型が唯一の手がかりになる。

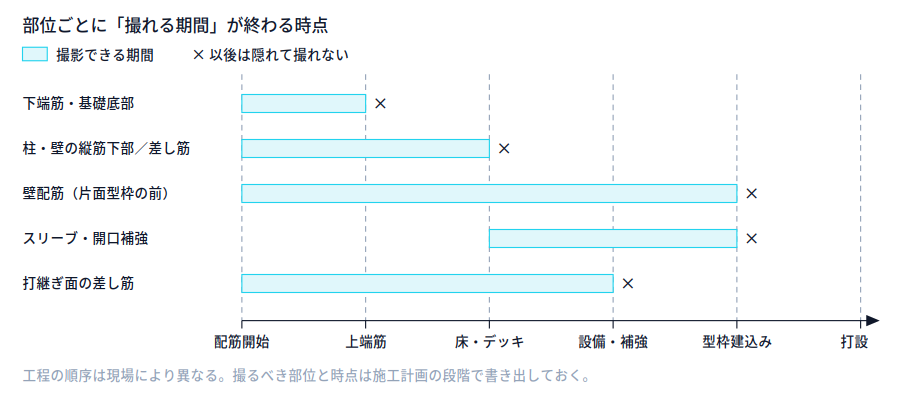

段階を外すと二度と撮れない
配筋写真は「隠れる直前」が最後のチャンスになるが、隠れるのは打設時だけではない。先に施工される部材や設備で見えなくなる部分が先に死ぬ。
- 下端筋・基礎底部 … 上端筋を組む前
- 柱・壁の縦筋の下部、差し筋との取り合い … 床の配筋やデッキを敷く前
- 壁配筋 … 片側の型枠を建て込む前（両面を建てた後は撮れない）
- スラブ・梁と設備スリーブ、開口補強 … 補強筋を組んだ直後
- 打継ぎ面の差し筋 … 次工程の鉄筋が重なる前
工程表に「配筋検査」だけを置いて満足せず、型枠建て込み前に撮るべき部位を施工計画の段階で書き出しておく。
撮り漏れしやすい部位
経験上、後から「あの写真が無い」となるのは、検査で指摘が出にくい地味な部位に集中する。
| 部位 | 撮り漏れる理由 | 対策 |
|---|---|---|
| 柱頭・柱脚の帯筋の納まり | 見上げ・見下ろしで撮りにくい | 足場があるうちに撮る |
| 梁貫通孔まわりの補強 | 設備との調整が後になり、検査後に施工される | 補強完了時点で単独で撮る |
| 開口部の斜め補強 | 本数が少なく見落とされる | 開口ごとに1組を必須にする |
| 壁と柱・梁の取り合い、定着部 | 他部材の写真に写っているつもりになる | 取り合い専用のカットを設ける |
| 継手位置 | 全景に写っていても判別できない | 継手だけの寄りを撮る |
| スペーサー・バーサポートの設置状況 | 「見れば分かる」で省略される | 底面・側面それぞれで撮る |
| 打継ぎ部の清掃状態 | 配筋の話ではないと思われている | 打設直前に撮る |
打設前の最終確認
打設当日の朝は時間が無い。前日までに次を済ませておく。
- 撮影リストと現物の突き合わせ。部位ごとに「引き・中景・寄り」が揃っているか
- 画像を実寸で開き、黒板の文字とスケールの目盛が読めるか確認する
- 歩行・ポンプ配管で踏まれて乱れた箇所を直し、直した後にもう一度撮る
- その日のうちにデータを現場外へバックアップする
撮影直後にその場で画像を確認する手間を惜しむと、ピンボケ・黒板の記載違い・逆光で真っ黒、といった失敗が打設後に発覚する。配筋写真に撮り直しは無い。
整理とファイル名
フォルダは工区・階・部材種別で切り、ファイル名に日付と部位を入れておくと、数か月後の照会に耐える。命名規則は最初に決めて現場内で統一する。撮る人が複数いる現場では、ルールが共有されていないだけで検索不能な山ができる。
なお、海外では公共発注者が場外での鉄筋プレファブ・ヤードを前提に工事を組み立てる動きがあり（香港のCEDDが関連文書を公表している）、先組ユニットの比率が上がれば、記録写真もヤードで撮る分と現場で撮る分に分かれる。ユニット単位で製作時の写真を残し、現場では据付位置と接合部を撮る、という役割分担になる。国内で先組を採用する場合も考え方は同じで、どこで何を撮るかを運搬・揚重計画と一緒に決めておくと漏れにくい。配筋そのものの仕様・継手・定着の扱いは、日本の規準と設計図書によって判断する。
※本記事は一般的な解説です。実際の施工にあたっては、設計図書および工事監理者の指示を必ず優先してください。
